新型反击式破碎机

产品简介

新型反击式破碎机是我公司新型研发的破碎设备，其是根据工作原理命名的，即利用反击破碎的原理对物料进行粉碎，是一种比传统破碎设备更加细的破碎机设备，不仅在各大、破碎生产线中主要用于细碎作业，也可各其它设备结合使用。被广泛应用于建材、能源，交通、能源、水泥、矿山、化工等行业中用来中细碎物料。

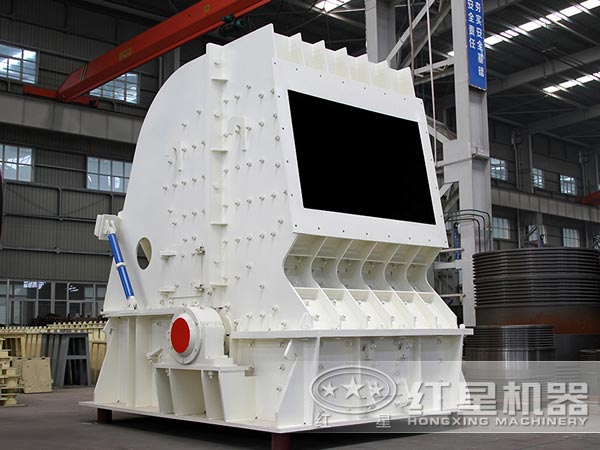

新型反击破碎机车间实拍

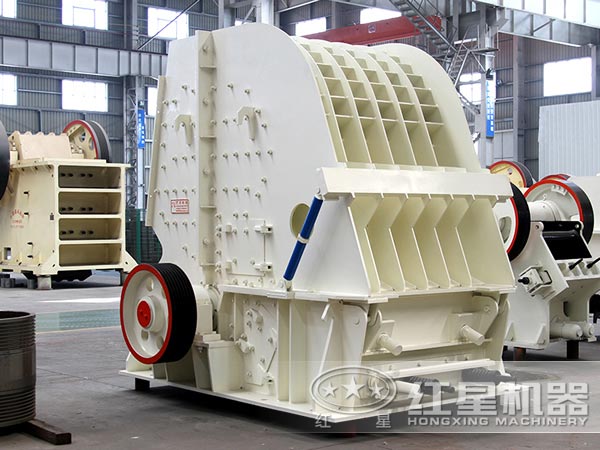

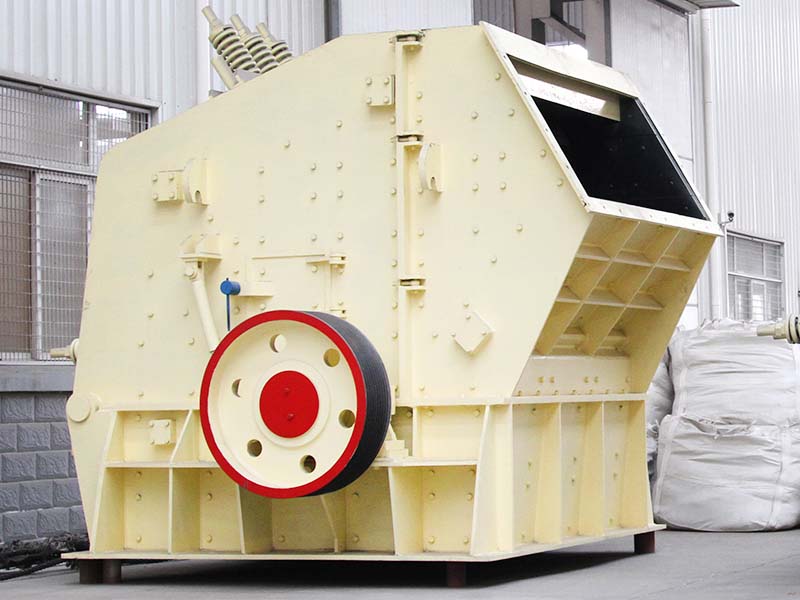

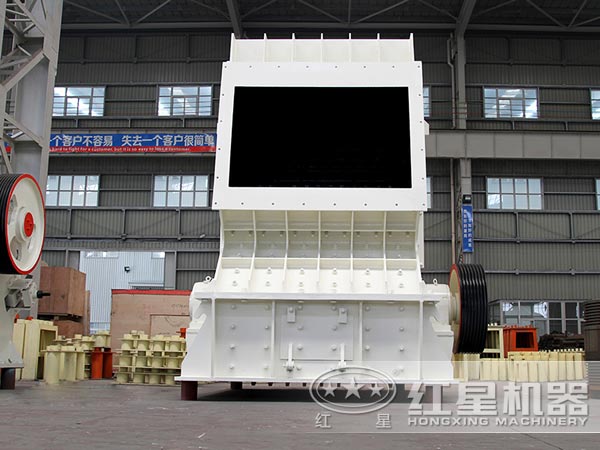

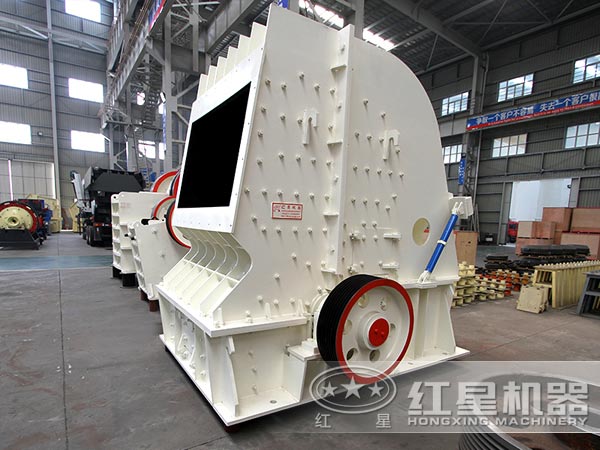

新型反击式破碎机产品图片

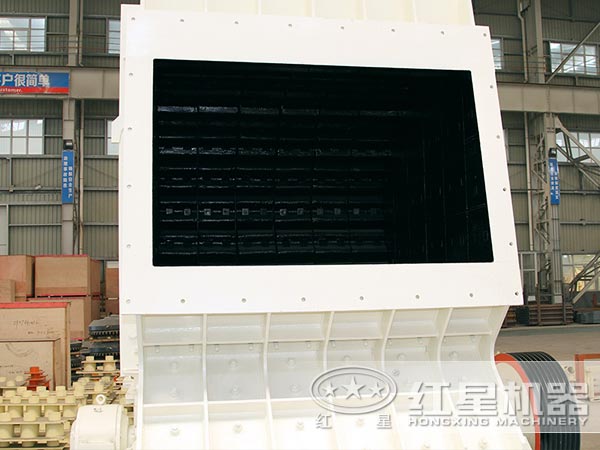

新型反击破碎机进料口大、处理能力高

新型反击式破碎机液压装置

性能优势

1、经优化设计成低转速、多破碎腔冲击型破碎机，其线速度较一般反击破降低 20%-25% ，以低能耗获得高的生产能力；

2、具有三级破碎以及整形的功能，因而破碎比大，产品形状呈立方体，可选择性破碎等优点；

3、反击破配有多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多功能；

4、合理的板锤结构，具有装卸快、多换位等优点，可大缩短换板锤的时间。

新型反击式破碎机支持到厂考察

新型反击式破碎机作业原理

在电动机的带动下，转子高速旋转，物料由机器上部直接落入高速旋转的转盘。在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的物料产生高速碰撞与高密度的粉碎，物料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎，由排料口排出，形成闭路多次循环，由筛分设备控制达到所要求的粒度。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

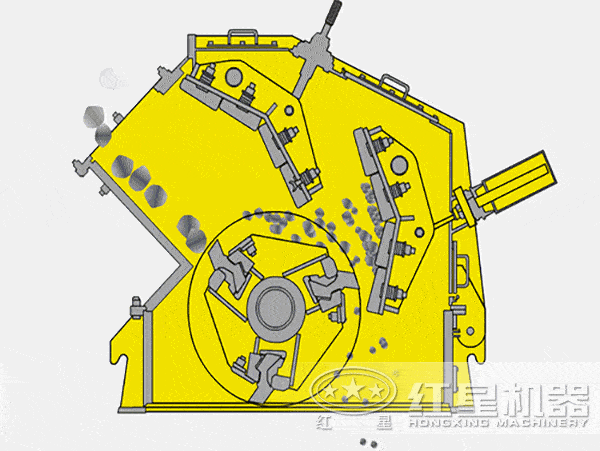

新型反击式破碎机原理动图

新型反击式破碎机配件板锤

1、板锤的作用：

新型反击破板锤主要是用来破碎物料的，其因结构合理，破碎后的物料粒度均匀，从而满足了用户对物料粒度的要求。

2、板锤的材质

反击式破碎机板锤一般采用高锰钢、高铬铸铁、合金钢、可锻性铸铁或其他耐磨材质制作，但是我公司（杏耀注册）一般多采用高锰钢制作。

3、板锤的强度分析：

由于新型反击式破碎机转子的转速很高，板锤与矿石的碰撞时间很短，在矿石与板锤碰撞接触初期，在板锤接触面及其附近区域出现较大应力，最大等效应力达到769MPa，在该时刻板锤其它位置所受等效应力均小于100MPa，在碰撞过程的其它时刻，板锤所受最大等效应力均小于80MPa。板锤所用材料为耐磨高铬铸铁KmTBCr26，在受压状态下，铸铁的强度极限可以大于1000MPa。
