水泥生产线流程

水泥生产线(水泥厂设备)是生产水泥的一系列设备组成的水泥设备生产线。主要由破碎及预均化、生料制备均化、预热分解、水泥熟料的烧成、水泥粉磨包装等过程构成。

水泥设备(水泥机械、水泥厂设备)包含设备

水泥设备包括：水泥回转窑、旋风预热器、篦式冷却器。

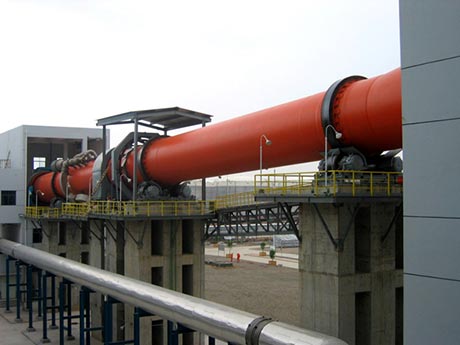

水泥回转窑是煅烧水泥熟料的主要设备，已被广泛用于水泥、冶金、化工等行业。该设备由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、燃烧装置等部件组成，该回转窑具有结构简单，运转可靠，生产过程容易控制等特点。

旋风预热器适于各种窑型配套使用(见目录中所列)，在转化、消化引进日本川崎日产800吨、日产1000吨水泥熟料的主要设备基础上，研制了日产500吨、2000吨带分解炉的五级悬浮预热器。预热器可广泛应用于大中小水泥厂设备的新建和改造。

篦式冷却机是一种骤冷式冷却机，其原理是：用鼓风机吹冷风，将铺在篦板上成层状的熟料加以骤冷，使熟料温度由1200℃骤降到100℃以下，冷却的大量废气除入窑作二次风。

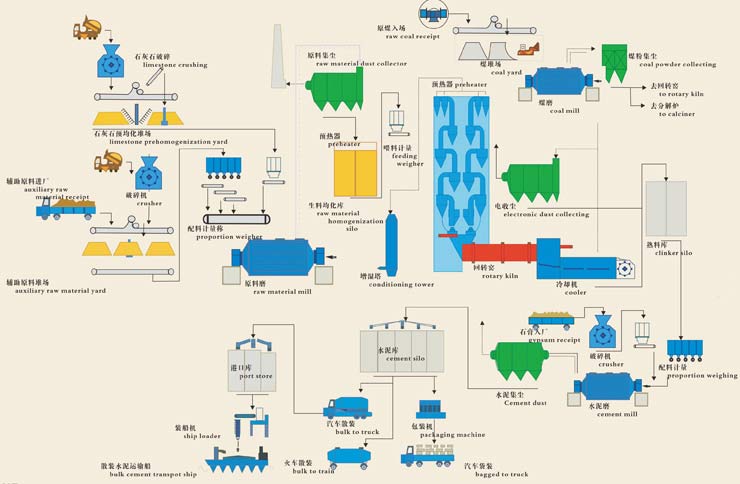

水泥生产工艺流程

水泥生产工艺流程

1、破碎及预均化

（1）破碎 水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。石灰石是生产水泥用量较大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。

（2）原料预均化 预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。

2、生料制备

水泥生产过程中，每生产1吨硅酸盐水泥要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。

3、生料均化

新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的后一道把关作用。

4、预热分解

把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。

（1）物料分散

换热80%在入口管道内进行的。喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离

当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

（3）预分解

预分解技术的出现是水泥煅烧工艺的一次技术飞跃。它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90%以上。将原来在回转窑内进行的碳酸盐分解任务，移到分解炉内进行；燃料大部分从分解炉内加入，少部分由窑头加入，减轻了窑内煅烧带的热负荷，延长了衬料寿命，有利于生产大型化；由于燃料与生料混合均匀，燃料燃烧热及时传递给物料，使燃烧、换热及碳酸盐分解过程得到优化。因而具有合理、产能高、低耗等一系列优良性能及特点。

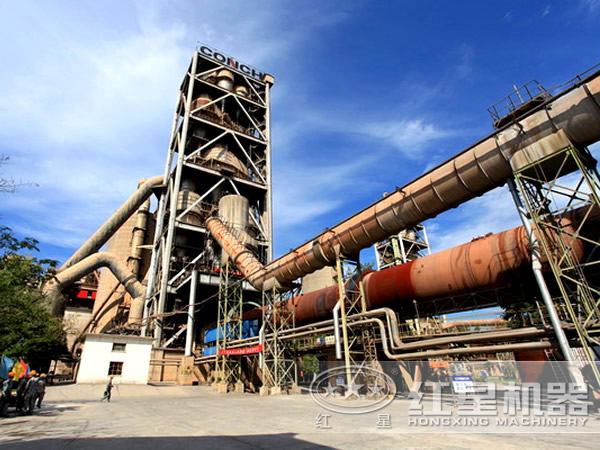

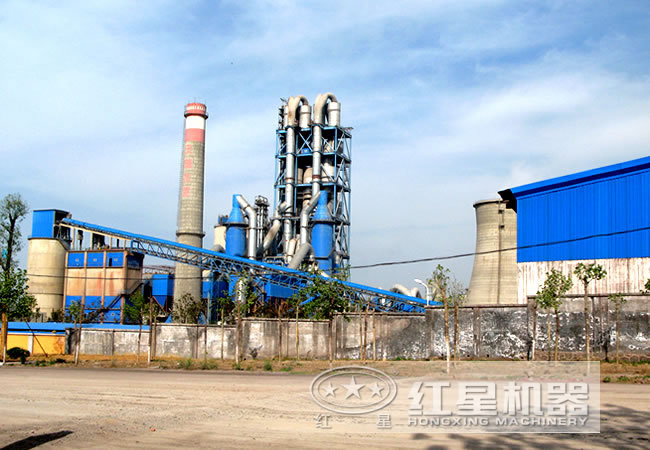

水泥生产线

5、水泥熟料的烧成

生料在旋风预热器中完成预热和预分解后，下一道工序是进入回转窑中进行熟料的烧成。

在回转窑中碳酸盐进一步的迅速分解并发生一系列的固相反应，生成水泥熟料中的等矿物。随着物料温度升高近时，等矿物会变成液相，溶解于液相中的 和 进行反应生成大量 （熟料）。熟料烧成后，温度开始降低。后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输送、贮存库和水泥磨所能承受的温度，同时回收高温熟料的显热，提高系统的热效率和熟料质量。

6、水泥粉磨

水泥粉磨是水泥制造的工序，也是耗电较多的工序。其主要功能在于将水泥熟料（及胶凝剂、性能调节材料等）粉磨到适宜的粒度（以细度、比表面积等表示），形成一定的颗粒级配，增大其水化面积，加速水化速度，满足水泥浆体凝结、硬化要求。

7、水泥包装

水泥出厂有袋装和散装两种发运方式。
