颚式破碎机的结构概况和工作原理

颚式破碎机结构概况

颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。

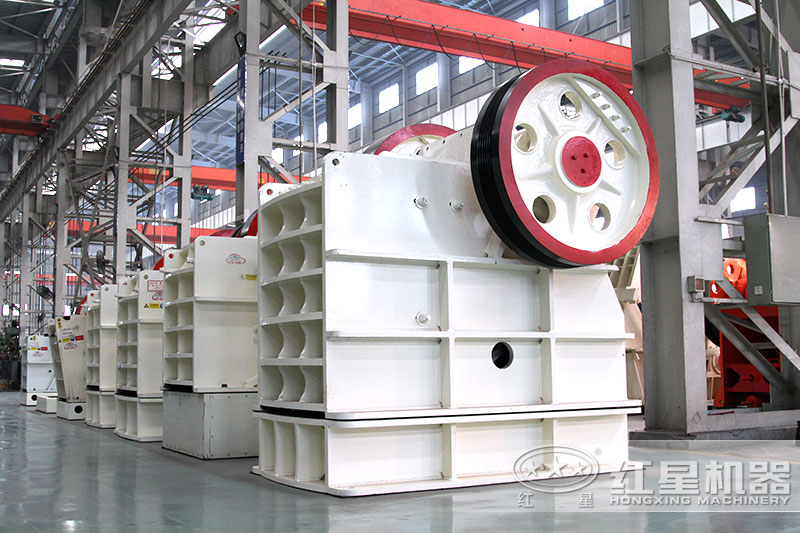

颚式破碎机生产车间

1、固定体：颚式破碎机固定体的主要部件是机架，机架的制造工艺有两种，中碳钢铸造机架和中碳钢钢板焊接机架。

1、焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同的使用效果。

2、为了防止机架侧壁的严重磨损，在破碎腔左右侧上装有护板，可随意更换。

2、 转动体：由动颚、偏心轴、轴承、皮带轮等几部分组成，是颚式破碎机传动和承受力的主要部分。

a、 动颚由动颚支架和活动颚板等部件组成，颚破的动颚支架采用35#铸钢，并经过调质处理。

b、 颚破机的偏心轴由45#钢车制，并经过调质处理。

c、 轴承采用双列向心球面滚子轴承，具有微调、承受力大、耐用的特点。

d、 颚板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13具有硬度高、耐磨，使用效果良好的特点。

3、调整装置：该装置是用来调整排料口的大小尺寸，控制颚式破碎机出料粒度。我厂颚式破碎机调整机构有两种形式：提长楔块式和顶杆垫片式，调整方便灵活，能实现无级调整。

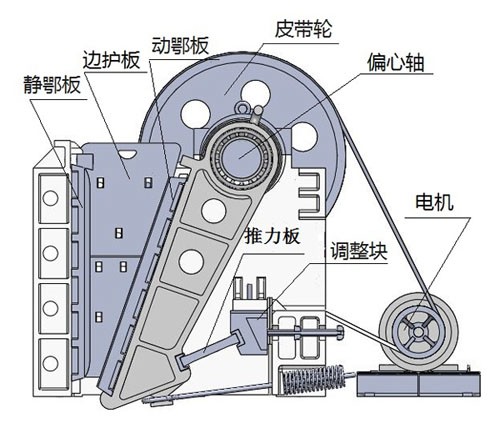

颚式破碎机内部结构

颚式破碎机工作原理

鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;

当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外。

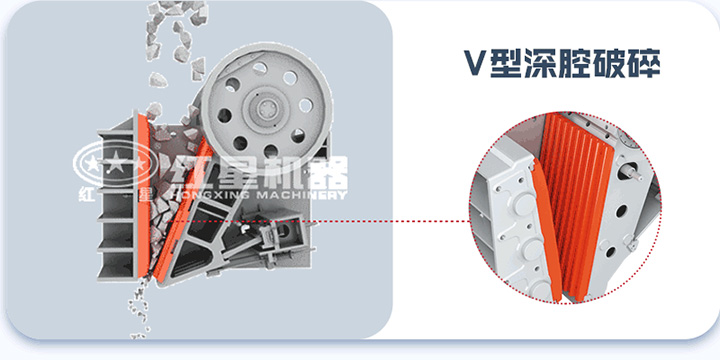

颚式破碎机作业原理
