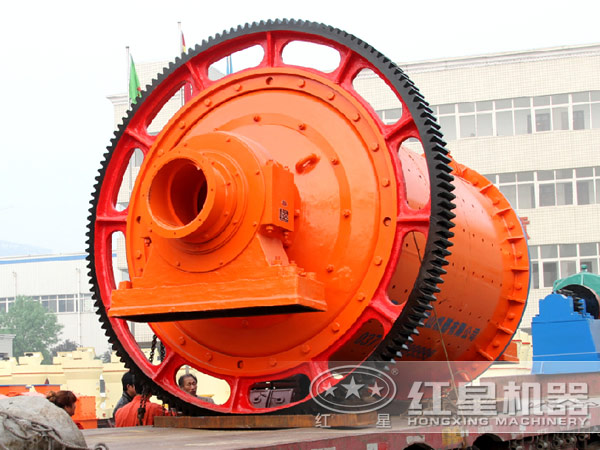

溢流型球磨机

溢流型球磨机简介

球磨机应用范围

磨矿机所用的机械设备称为磨矿机或粉磨机。磨矿机的种类众多，按照磨矿介质不同，有球磨机、棒磨机、自磨机、半自磨机等。选矿厂中广泛应用的磨矿设备是球磨机和棒磨机。球磨机中目前只有格子型球磨机及溢流型球磨机被采用。

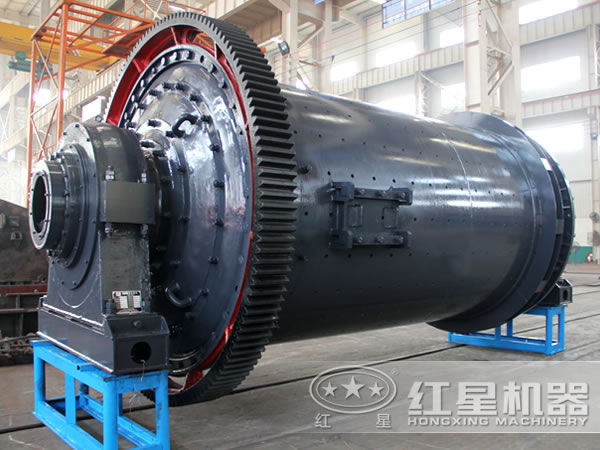

球磨机

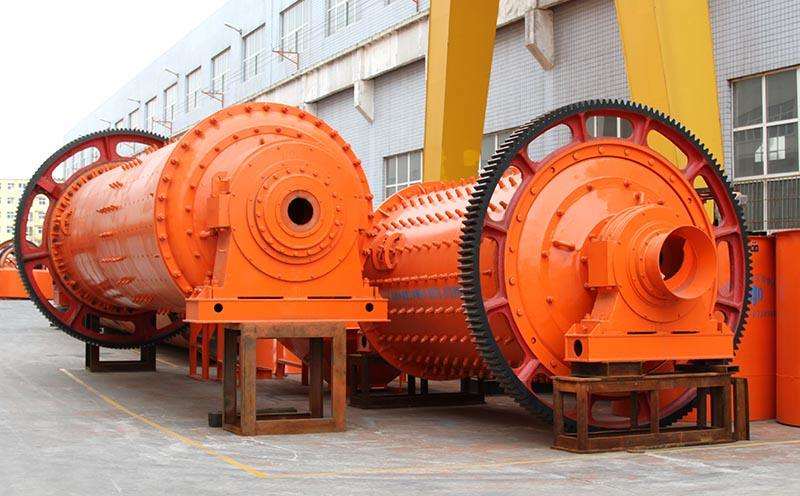

不同型号球磨机

溢流型磨机优势

相对于格子型球磨机来说，溢流型磨机在排矿部分没有扇形格子板装置，其排矿端中空轴直径大于给矿端，从而给矿端和排矿端的矿浆面形成一定高差，促使磨碎的矿浆自留到排矿端，经排矿口移除，故称为溢流型球磨机。由于溢流型球磨机的磨细产物是从排料中轴颈中溢流除去的，磨矿时间长，产物粒度细，是以的磨碎产物粒度为-0.1mm或-0.074mm粒级的质量分数>80%.一般在两端磨矿流程中，格子型球磨机多用在一段，溢流型多用在第二段细磨。但由于格子型球磨机处理能里大，产品过粉碎现象少，当前有优先选用格子型球磨机的趋势。(注：溢流型磨机参数)

格子型球磨机的优势

格子型球磨机与溢流型磨机主要由筒体、给矿器、排矿器、传动装置、轴承和润滑系统等六个部分组成。格子型球磨机中磨细的物料随矿浆通过隔板上的排矿小孔排出，排料端的矿浆面低于中间轴颈的矿浆流出面，属于低水平、强制排矿。格子型球磨机由于格子板的存在，可以多装球，而且便于装小球。格子型球磨机生产率较溢流型球磨机约提高20%～30%，尽管功耗比同规格溢流型高，但比功耗地。（注：格子型球磨机参数）

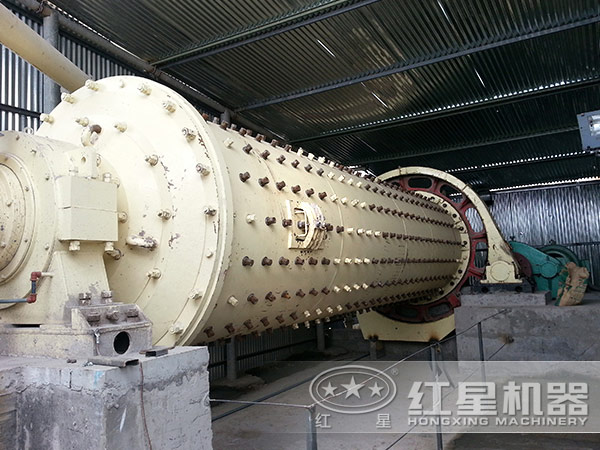

球磨机作业现场

自磨机与半自磨机

自磨机是借助矿石本身在筒体内的冲击和磨剥作用，使矿石达到粉碎的磨矿设备。矿石自磨机中加入适量钢球，就称为半自磨机。自磨机与半自磨机的应用范围，已由处理非金属矿石扩展到黑色金属、有色金属铜矿、钼矿、铅锌矿和稀有金属矿石等方面。自磨机与半自磨机的排矿端盖为锥形，上面有波峰衬板，对下落物料有弯折作用，使返回粗粒物料抛向筒体中心，磨细的矿粒靠风（干式）或排量端的衬板（湿式）实现强迫排料。

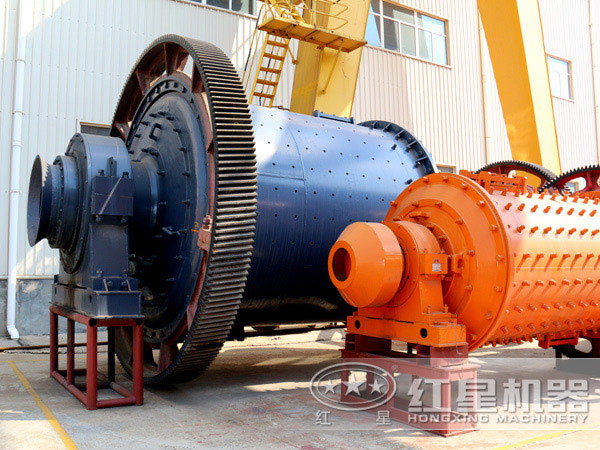

准备发货的球磨机

球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

技术参数
