制砂机简介

制砂机又叫冲击式破碎机,是一种具有较高水平的高能低耗冲击破,其性能在各种矿石细破设备中起着不可替代的作用,是目前行之有效、实用可靠的制沙设备,广泛应用于玻璃原料、建筑骨料、人工造砂以及各种冶金渣的细碎和粗磨作业等。

河南杏耀机械厂有专业的制砂机生产车间,生产的制沙机是目前市场需求较高的人工制砂设备。有固定式和移动式两种,比其他类型的破碎机更具有优越性。可与液压圆锥破、颚破配套使用,处理各种冶金渣、生产建筑用砂、筑路用砂石优为适宜。

制砂机应用领域

制砂机应用领域

产品展示

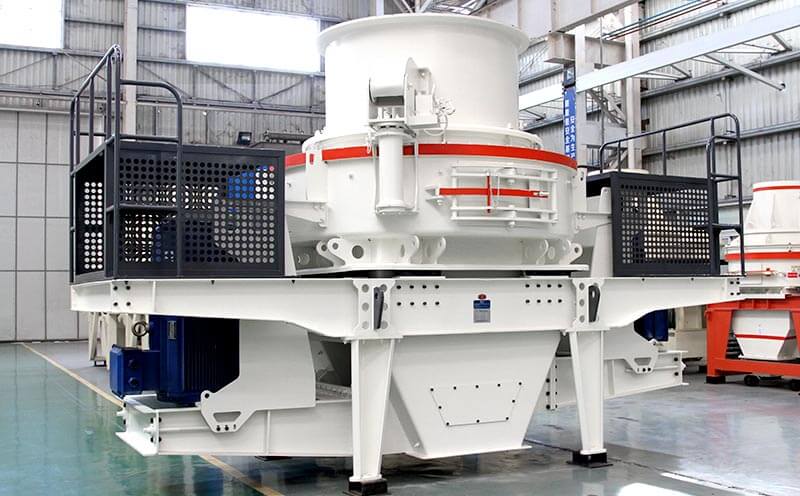

HVI制砂机

HVI制砂机( 处理量 70-585t/h )

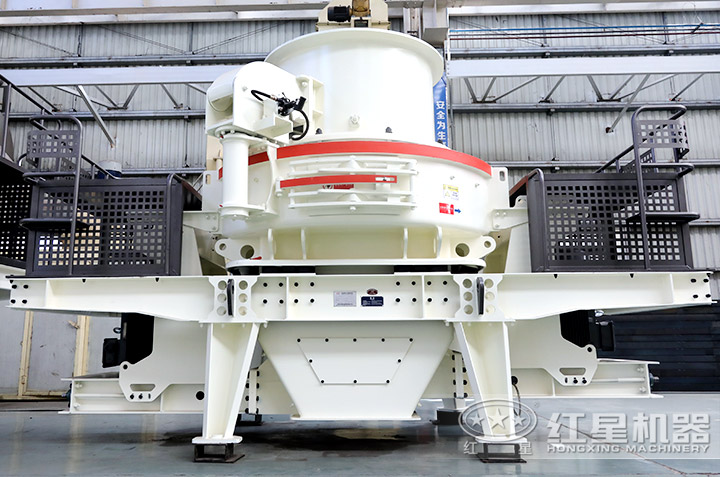

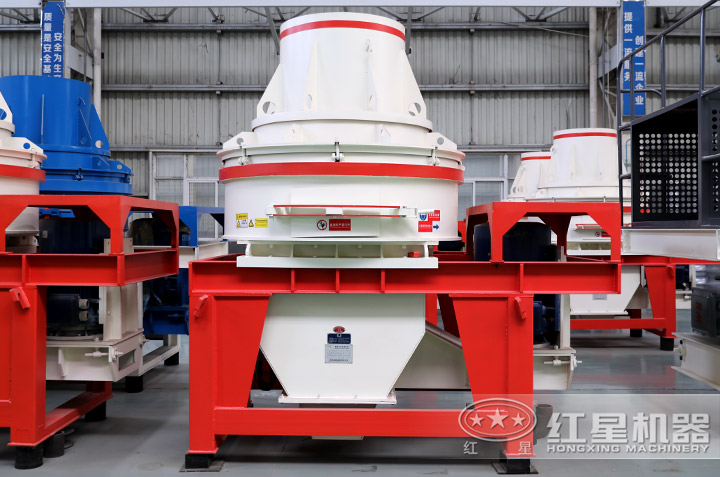

VSI制砂机

VSI制砂机( 处理量 60-650t/h )

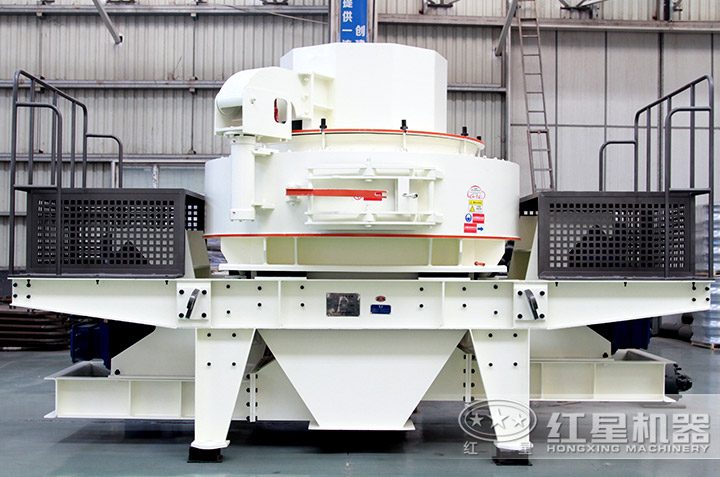

HX系列制砂机( 处理量 12-160t/h )

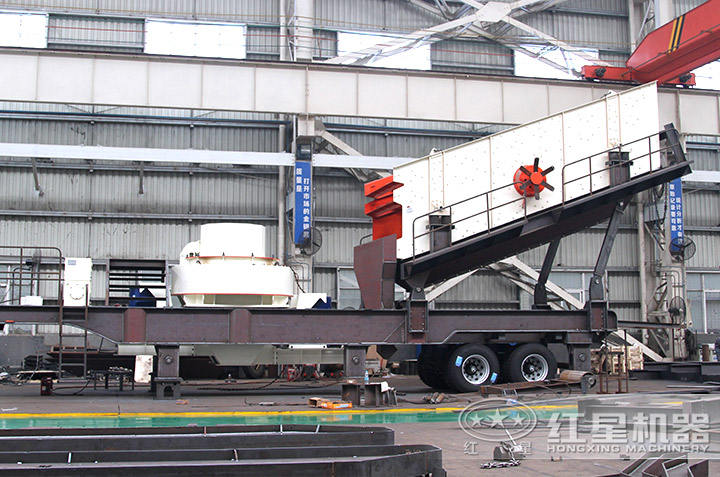

移动制沙机设备

移动式制砂机设备: 转场灵活,智能操控,可搭配任意机型

性能优势

(1)高产量低能耗:制砂机具有整形功能、产品呈立方状、堆积密度大;产量高的同时能量消耗小于其他制砂机20%、破碎比大。

(2)设计紧凑合理:结构新颖、运转平稳、可减少30%停机时间;设备体积小、操作简便、安装和维修方便。

(3)机身耐磨寿命长:生产过程中,石料能形成保护底层,机身磨损少,经久耐用;少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件。

(4)搭配移动破碎站:移动式制砂机智能化操作系统,作业效率高;配置灵活、不需要打桩,转场更自由,作业中能为客户节省不少人力、基建费用。

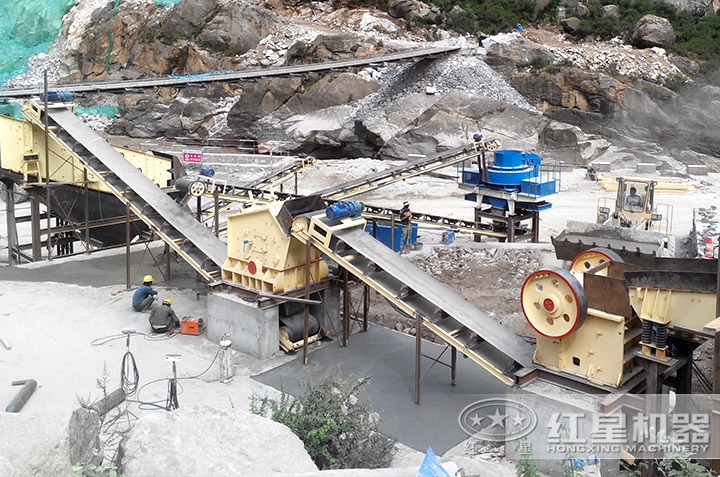

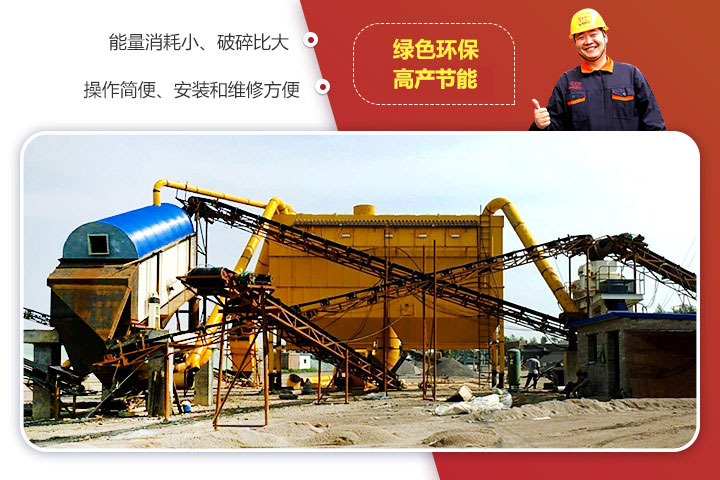

制砂生产线现场

客户反馈

陕西石料厂的张经理,16年因公司发展需要,在杏耀选购了一条制砂生产线,技术人员根据公司实际的生产情况,为公司制定了一套选购方案,并设计生产工艺流程,后期有专人来对设备进行安装和调试,现在这条生产线已经运转2年多了,这在期间生产线的运行平稳、制砂效率高,选择杏耀不但为公司节省了费用,还给公司带来了更大的市场。

制砂生产线现场

制砂生产线现场

广西建筑垃圾处理厂的李先生,想购买一台建筑垃圾制沙设备,通过网络、调查、咨询等多方面考察后,决定在河南杏耀注册选购设备,杏耀工程师根据场地环境、生产需求,为公司推荐了移动式制砂机设备,这款设备可以直接进入建筑垃圾厂内作业,而且不需要进行基础设施及前期准备工作,作业中操作灵活,一人看守,自动运行,制砂效率高,在制砂生产中不仅环保,而且省时、省力。

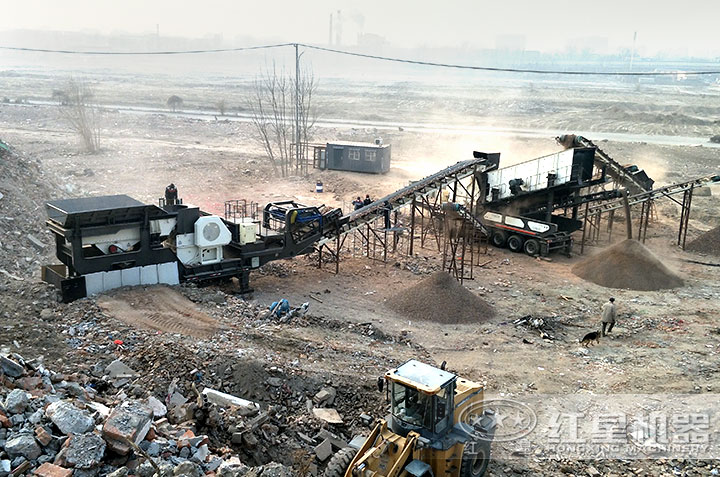

移动制砂生产线

移动制砂生产现场,环保不打桩,转场更自由

优惠报价

价格是客户在选购设备时更为关注的点,杏耀制砂机生产厂家生产的设备不但有过硬的质量,完善的售后,对于设备报价也是经济实惠的,能为客户节省不少的费用支出,因制沙设备拥有不同的类型,而每种类型制砂机又有很多规格型号,所以厂家制造设备时所要花费的时间、投入的精力是不同的,从而制造一台设备的总费用不同,在线咨询,技术人员将依据你实际的作业情况,为你推荐合适类型、型号的设备,并对其进行优惠报价。

来厂选购制砂机的客户

来厂选购制砂机的客户

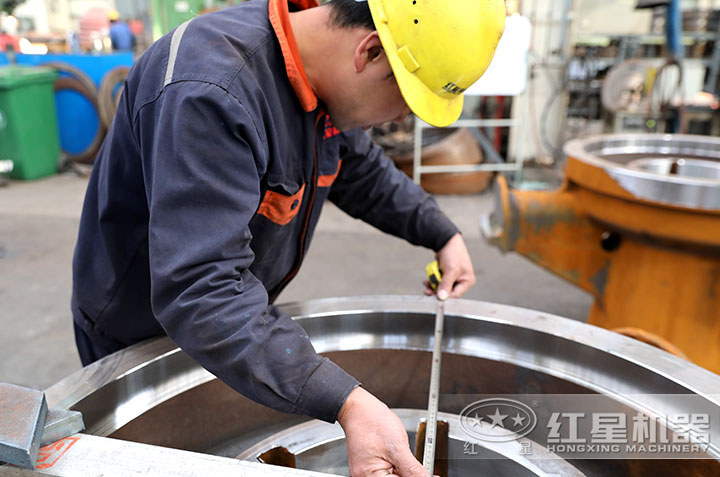

严控品质,保证质量

公司生产的制砂机设备有移动式的和固定式的两种,都可满足用户有效制砂需求,同时这两款设备公司均有现货,合适的话可直接到厂进行参观、考察,公司可免费提供到厂接送、寄料以及选购方案制定等服务。制砂机生产厂家总部地址:中国郑州高新技术产业开发区檀香路8号。

工作原理

物料由机器上部落入高速旋转的涡轮破碎腔内,高速旋转的叶轮在离心力的作用下与另一部分以伞状形式分流在叶轮四周的物料产生高速撞出粉碎,物料在互相撞击后,又会在叶轮和机壳之间料层形成涡流多次撞击、摩擦而粉碎,从下部排料斗排出。形成闭路多次循环,由筛分设备控制成品粒度。

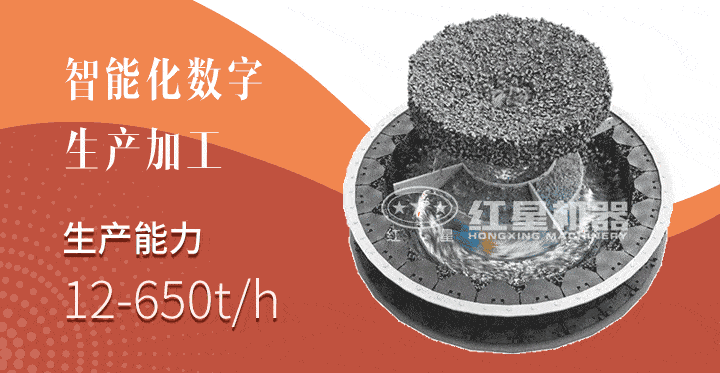

工作原理动图展示

组成结构

杏耀系列制砂机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。

该系列制沙机以其特别的结构广泛应用于广泛适用于混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒),各种岩石、耐火材料、磨料、水泥熟料、石英石、铁矿石。

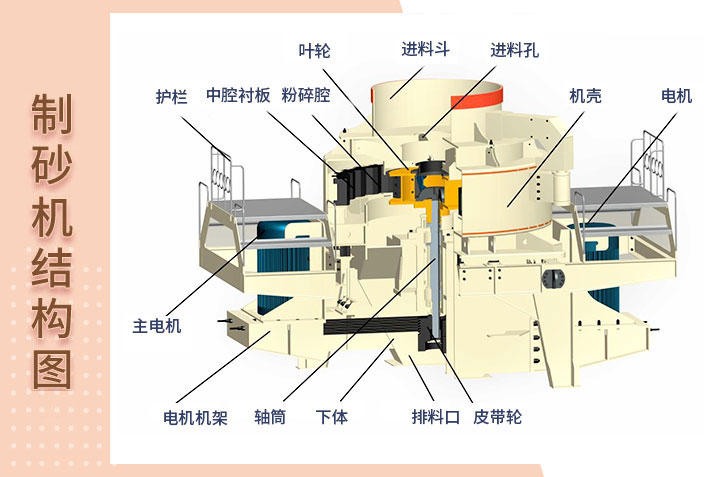

制砂机结构图

技术参数

  • HVI制砂机
  • VSI制砂机
  • 制砂机
型  号 硬料 软料 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-356 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315
型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量 (t/h) 瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
