单筒冷却机简介

单筒冷却机是回转窑系统中重要设备之一，该设备的作用是将从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性，将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率，从而减轻劳动强度，提高产量。

单缸冷却机

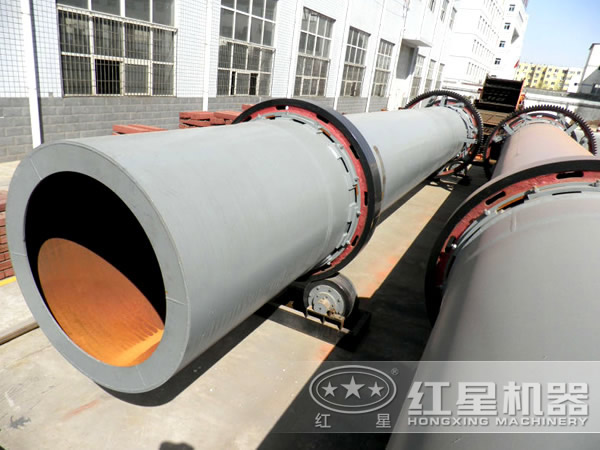

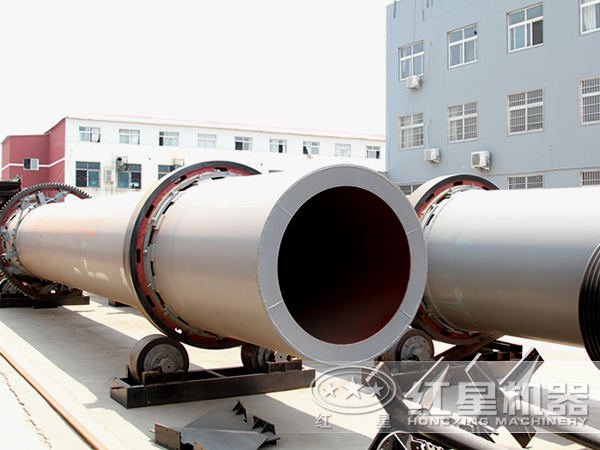

产品展示

单筒冷却机

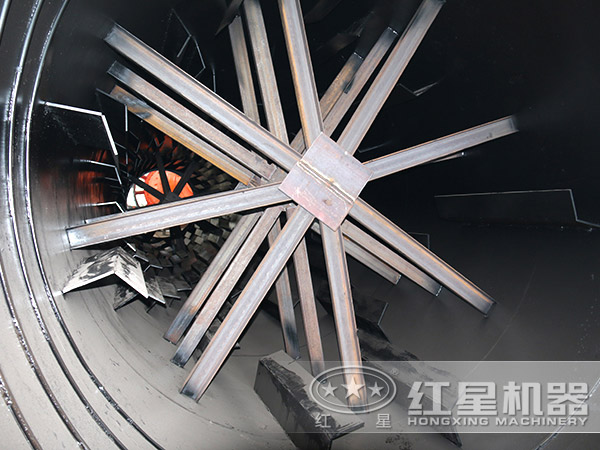

内部结构

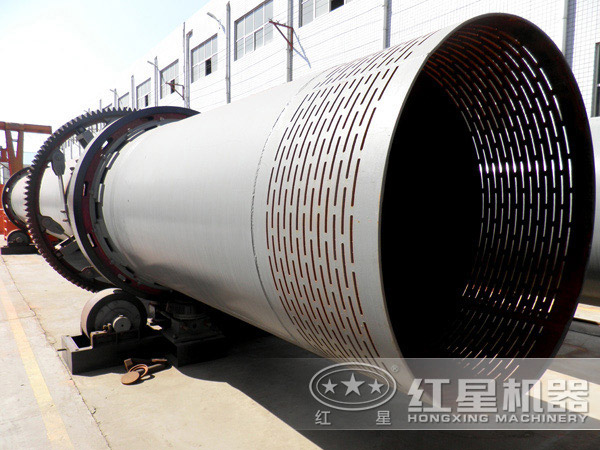

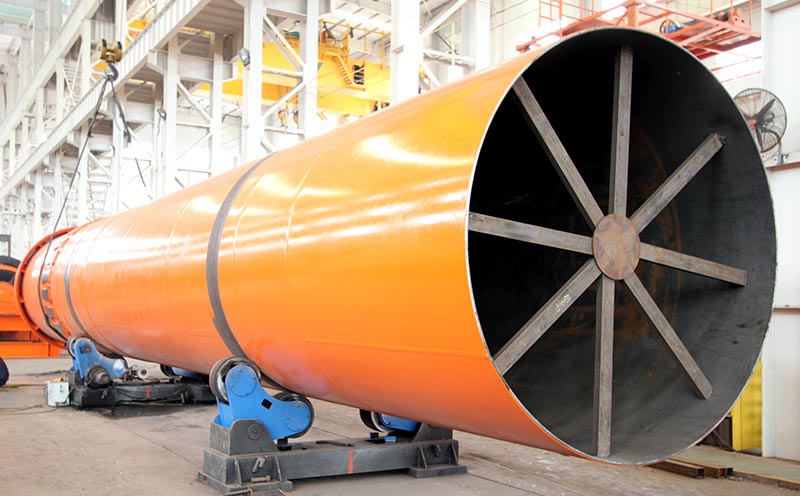

杏耀单筒冷却机

性能优势

1、热效率高：单筒冷却机适用于冷却从回转窑出来的熟料，同时又可将高温物料携带的大量热能棱空气吸收，使入窑的助燃空气预热到高温度，以强化煅烧，降低热耗，是回转窑的一种重要配套设备。

2、冷却时间短：该冷却机可以通过改善扬料板结构、布置形式以及调整筒体的斜度和转速，来增加熟料与冷却空气的接触时间，控制熟料的移动速度，使熟料内部的热量有充足的时间向表面传导，从而对温度较低熟料的热量充分回收。

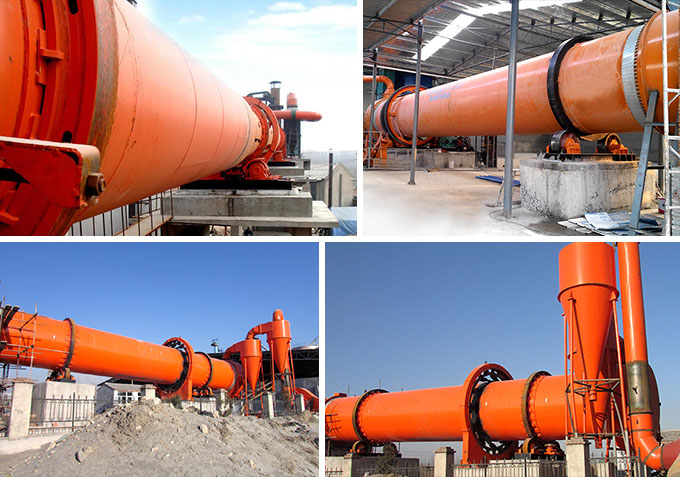

单缸冷却机现场

工作原理

单筒冷却机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端流出，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使热物料得以冷却，然后在出料端经皮带机或螺旋输送机送出。

组成结构

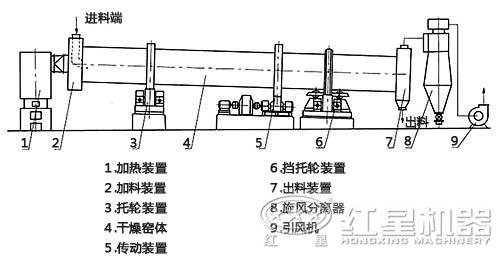

单筒冷却机结构图

技术参数

规格（m）
（直径×长度）		 筒体容积
（m³）		 生产能力
（t/h）		 安装斜度
（%）		 最高进气温度
（℃）		 主电动机
（kw）		 总重量
（t）
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径（mm） 内筒内径（mm） 筒体长度（m） 筒体容积（m³） 筒体斜度 扬料板型式 最高进气温度（℃） 外形尺寸（m）
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
