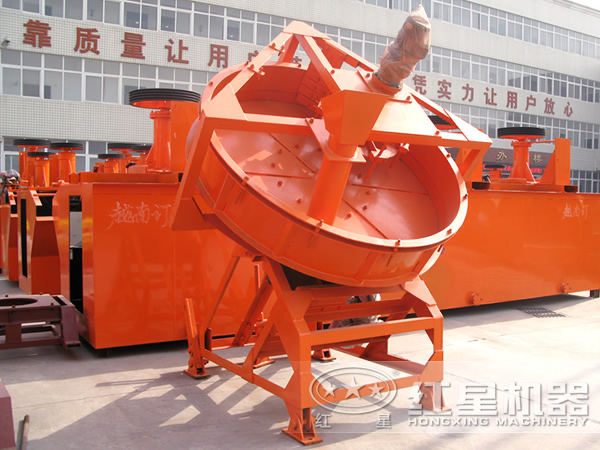

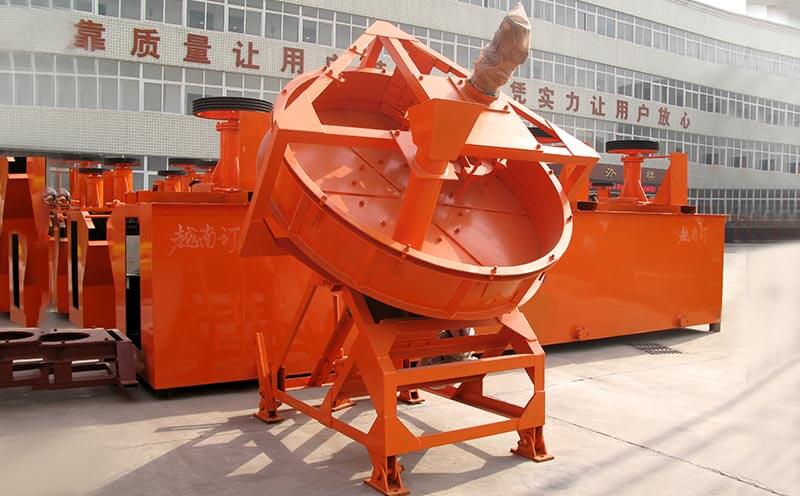

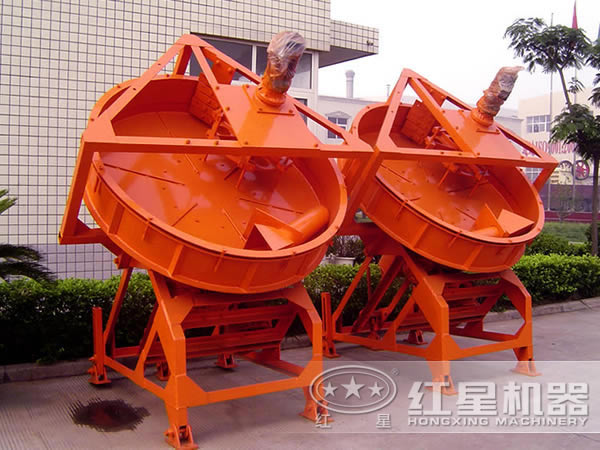

圆盘造粒机

圆盘造粒机简介

圆盘造粒机为容积式计量的给料机械设备，它能均匀、连续地将物料喂送到下一道工序，并且能够承受较大的仓压。作为细粒物料给料设备，适用于运送粉状、料状或小块状态的各种非粘性物料，如煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等粉状、粒状或小块状物料。

造粒圆盘采用整体圆弧结构，成粒率可达93以上。造粒盘设有三个出料口，便于间断生产作业,大大降低了劳动强度，提高了劳动效率。减速机与电动机采用柔性皮带传动，起动平稳，减缓冲击力，提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强，坚固耐用，不易变形。加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳。

1、该圆盘造粒机适用输送物料粒度不大于50mm，不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。

2、河南杏耀注册厂家专业生产出口圆盘造粒机，它生产的圆盘造粒机采用整体圆弧结构,成粒率可达93以上。

3、造粒盘设有三个出料口，便于间断生产作业，大大降低了劳动强度，提高了劳动效率。

4、减速机与电动机采用柔性皮带传动，起动平稳，减缓冲击力，提高设备使用寿命。

5、造粒盘盘底采用多条辐射钢板加强，坚固耐用，不易变形。

6、加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳。

圆盘造粒机原理为：生料粉在双轴搅拌机内被雾化水均匀湿润，形成粒度很均匀的球核，然后送进成球盘中进行成球。料球的水分应控制在12～14%。水应大部分在双轴搅拌机内加入，成球盘中只加入少量的补加水，补加水量控制在0～3%左右。干粉造粒则直接加在成球盘内，并喷洒适量的水份，生料球核进入成球盘后在盘内受离心力、摩擦力和重力的作用，沿抛物线运动。由于物料的粘结性和可塑性，使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角、盘边高、转速及水份等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水份不断排挤出表面，由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度，然后随着倾斜盘体的转动从盘的边部排出盘外。

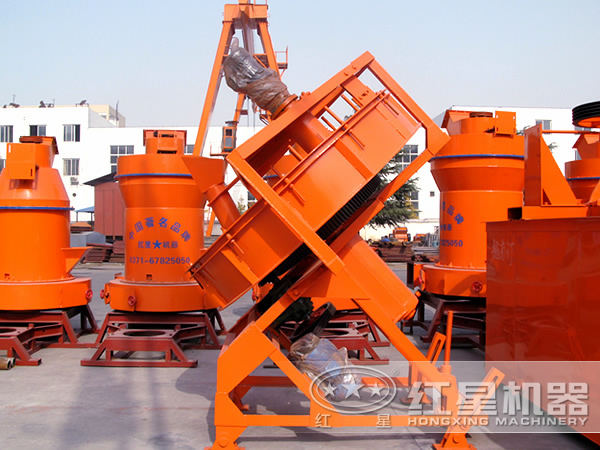

圆盘造粒机内部结构图

造粒盘盘底采用多条辐射钢板加强,坚固耐用,不易变形、加厚、加重、坚固的底座设计,不需要地脚螺栓固定,运转平稳.造粒机主齿轮采用高频猝火,使用寿命增加一倍.造粒面盘内衬高强度玻璃钢,防腐耐用.该机有造粒均匀,成球率高,运转平稳

技术参数
