关于制砂机结构分析的报告

制砂机的结构是什么，有哪些部分组成？制砂机各个部分的分析使用保养知识？本文一起来为大家介绍。

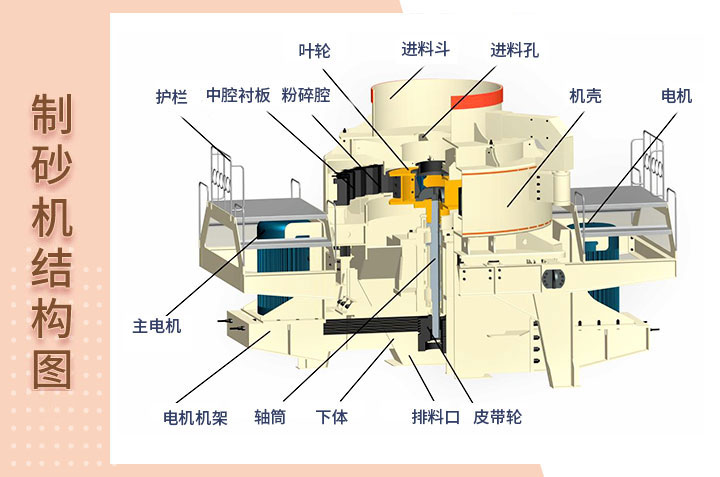

制砂机的结构由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。

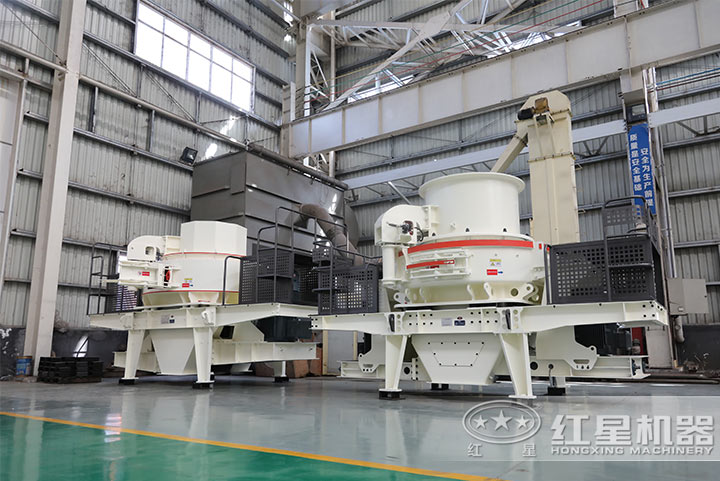

制砂机车间实拍

主轴总成：制砂机主轴总成安装在底座上，用于传递电动机经由三角皮带传来的动力支撑旋转运动。制砂机主轴总成由轴承座，主轴，轴承等组成。

底座：制砂机涡流破碎腔，主轴总成，电动机，传动装置均安装在底座上，双电机安装在底座纵向两端，底座放在机架上。

传动装置：制砂机传动装置采用双电机驱动的皮带传动机构，双电机驱动两台电机分别安装在主轴总成两侧，两电机皮带与主轴皮带相连，使主轴两侧受力平衡，不产生附加力矩。

润滑系统：制砂机润滑系统采用美孚车用润滑特级集中润滑或3＃锂基脂，润滑部位为主轴总成上部轴承和下部轴承两处，为使润滑方便，用油管引到机器外侧，用于油泵定期加油。

进料斗：制砂机进料的结构为一倒立的棱台体，进料口设置耐磨环，从给料设备的来料经过进料斗进入制砂机。

分料器：制砂机分料器安装在涡流破碎腔的上部，分料器的作用是物料经由中心入料管直接进入叶轮被逐渐加速到较高速抛射出去，不增加功率消耗，增加生产能力，提高破碎效率。

涡流破碎腔：制砂机涡流破碎腔的结构形状为上，下两段圆柱体组成的环形空间，叶轮在涡流腔内高速旋转，涡流破碎腔内能驻留物料，形成物料衬层，物料的破碎过程发生在涡流破碎腔内，由物料衬层将破碎层作用与破碎腔壁隔开，使破碎作用仅限于物料之间，起到自衬作用，观察孔密封关严。

分料器固定在涡流破碎腔的上部圆柱段，叶轮高速旋转产生气流，在涡流腔内通过分料器，叶轮形成内部自循环系统。

制砂机制砂现场

叶轮：制砂机叶轮结构是特殊材料制作的一空心圆柱体，安装在主轴总成端头上，用圆锥套和键联传递扭矩，高速旋转叶轮是制砂机的关键部件，物料由中轮上部分料器的中心入料管进入叶轮中心，由叶轮中心的布料锥体将物料均匀的分配到叶轮的各个 发射流道口，安装有特殊材料制成的抛料头，可以更换。

叶轮将物料加速到60－75米/秒的速度抛射出去，首先与瀑落的物料形成撞击，然后冲击到涡流衬板和衬料上再次撞击。在锥帽和抛料之间装有上，下流道板，保护叶轮不受磨损。

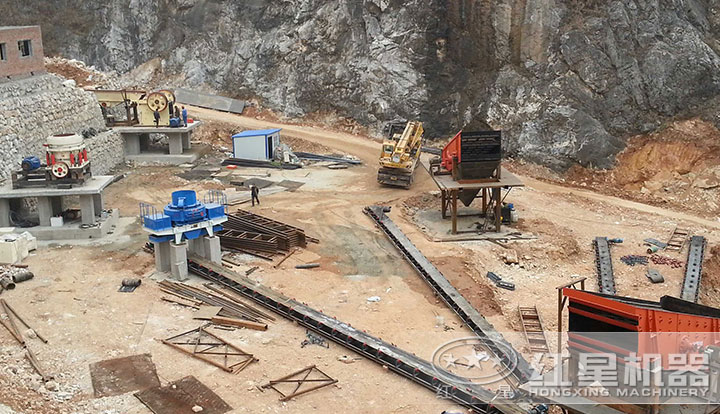

制砂机安装现场
