钢渣球磨机

钢渣球磨机简介

钢渣球磨机是物料被破碎之后，再进行粉碎的关键设备，该设备可以对各种矿石和其它可磨性物料进行干式或湿式磨粉，适用于对石灰、石膏、砂、矿渣、钢渣等物料进行粉磨。根据物料及排料方式，可以选择干式钢渣球磨机或湿式格子型钢渣球磨机。钢渣球磨机主要由给料部、出料部、回转部、传动部等部分组成，运转平稳、工作可靠。

1.钢渣球磨机的端盖结构形式合理，进出料口的口径较大，生产能力较高。

2.设备结构设计合理，没有惯性冲击，使钢渣球磨机运转非常平稳，可以减少停机维修时间，大幅度提高生产效率。

3.主承轴采用大直径双列调心棍子轴承，减少了摩擦，降低能耗，设备易于启动。

物料由磨机进料端空心轴装入筒体内，当钢渣球磨机简体转动时候，研磨体由于惯性、离心力和摩擦力的作用，使它贴附在附近筒体衬板上被筒体带走，当被带到一定的高度的时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样对筒体内的物料进行击破、敲打、撞击。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料篦板排出，完成粉磨作业。

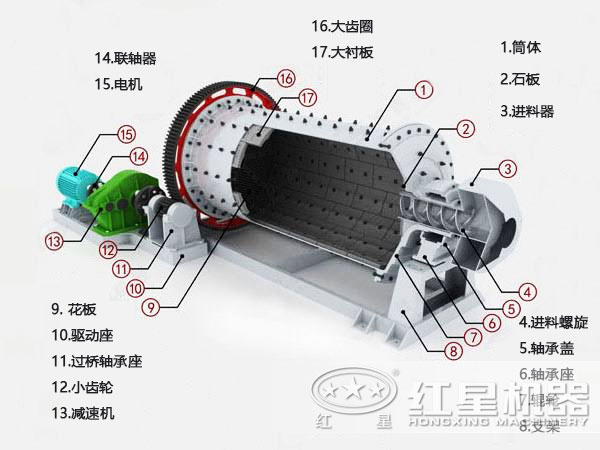

钢渣球磨机内部结构

进料部。进料部的作用是导入物料。由进料器、端盖、螺栓、扇形衬板等组成。进料器和端盖要求注意其强度、精度、同轴度、垂直度、粗糙度等。螺栓可采用高强度螺栓。

出料部。出料部负责研磨后物料的排出工作，并支撑磨机筒体，固定大齿轮和对回转部轴向固定。由端盖、格子衬板、轴颈内套、螺栓等组成。

传动部。传动部由减速机、小传动齿轮、电机、电控、传动轴、联轴节等组成。筒体通过齿轮传动装置由电动机经过联轴节带动回转，传动齿轮安装在传动轴上，传动轴支承在轴承座中的两个双列调心滚动轴承上。齿轮用防尘罩罩上。

回转部。回转部主要有磨机筒体、隔仓板、筒体衬板、中空轴等部分组成。中空轴采用铸钢件，筒体衬板可以保护筒体，使筒体免受研磨体和物料的直接冲击和摩擦，可以更换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

技术参数
