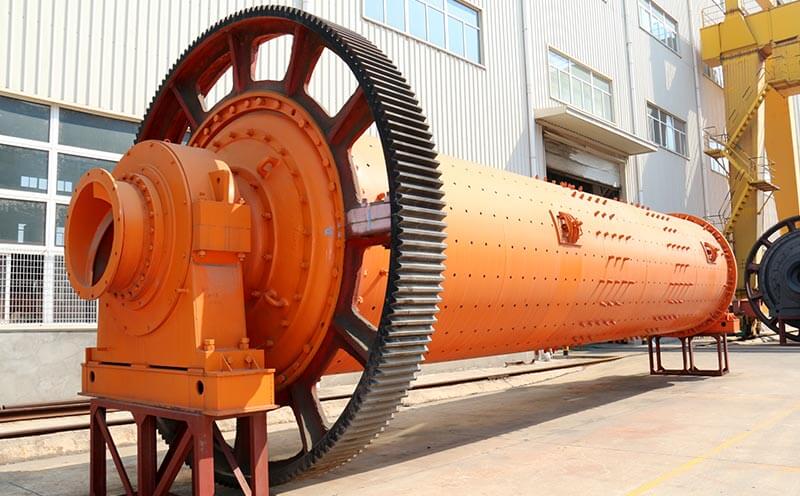

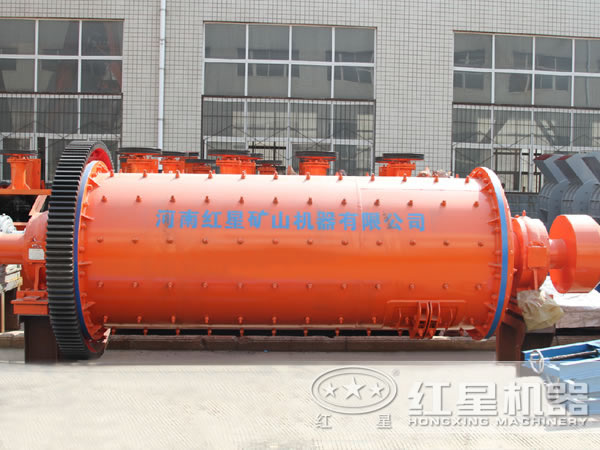

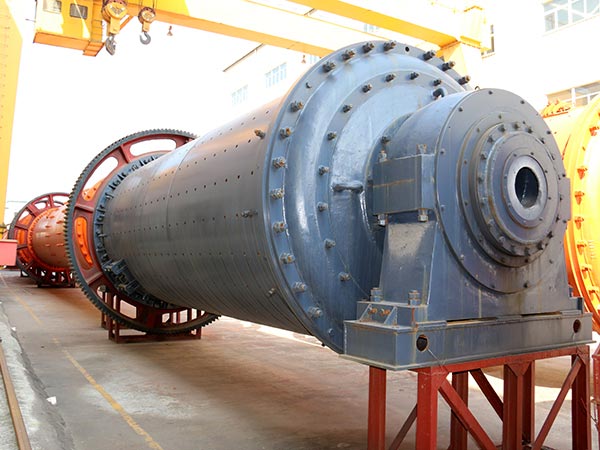

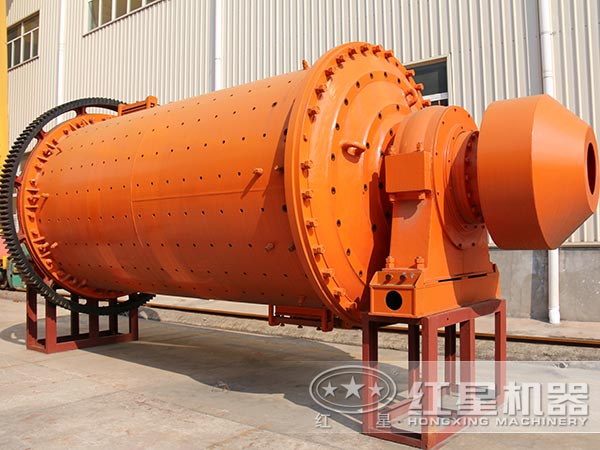

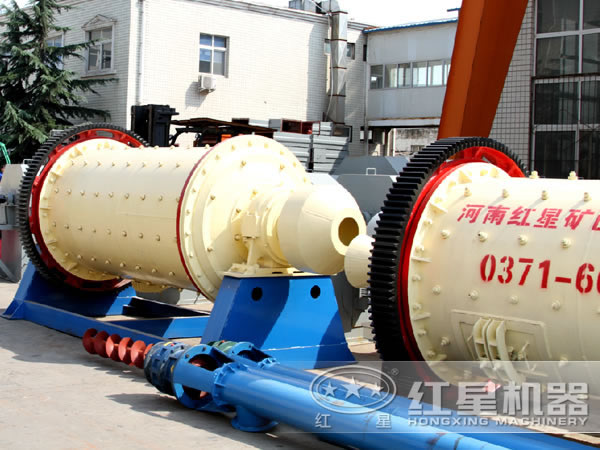

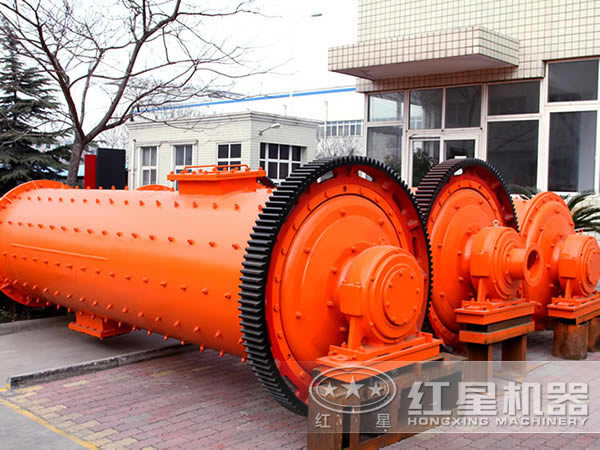

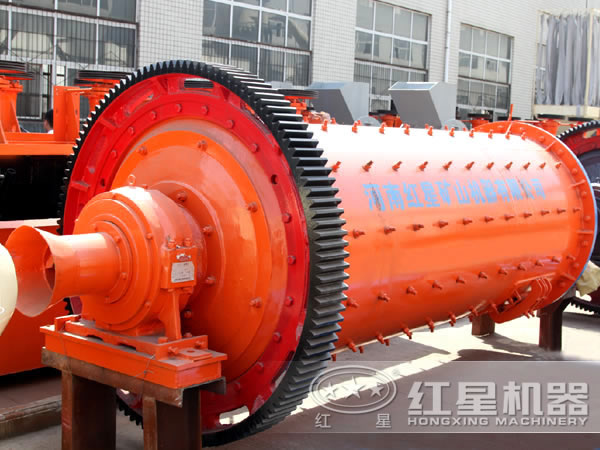

干式球磨机简介
干式球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。其筒体是用厚达15-36MM的钢板焊接而成,其耐磨度非常高。特别是齿轮采用铸钢件滚齿加工,筒体内镶有耐磨锰钢衬板,具有良好的耐磨性,整机运转平稳,工作可靠。
维护工作
1、干式球磨机的操作维护人员要熟悉掌握粉碎设备的结构性能及各部件的名称、规格、作用。
2、操作人员要按“四定”原则,以润滑图所标注的各部要求润滑,不得使用未经处理的废油,保持润滑点清洁。
3、运转中注意检查各部轴承温度不超过60℃,并检查各部螺栓有无松动,有无异常声响,给矿给水是否均匀,电机电流、电压是否正常。
4、保持设备环境卫生清洁,除运转部分外,其余各部分均要随时处理。
1、筒体的内镶有用耐磨材料制成的,从而加强耐磨度,延长使用寿命;并且该可提供鼓形给料器和联合给料器两种供选择,满足不同用户的要求。
2、采用沟槽式环形衬板,增加了球、矿接触表面,加强了研磨作用,且对矿石有提升能力,减少了能耗。
3、出料端采取锥体设计,既增加了容积,又迫使锥体端的物料和钢球分级,愈接近出口,钢球直径愈小,增加了反复研磨作用。
4、干式球磨机将滚动轴承代替轴瓦滑动轴承,节能10%-20%;另外,该机还配置整体式大盘,缩短安装时间,降低了安装要求。
工作时,通过电动机和减速机把扭力传给机器的大小齿轮,从而使机器筒体转动,由于筒体的转动与筒体衬板共同作用将一部分钢球带升到一定高度,进行自由坠落运动产生冲击力,撞击筒体内的物料,其余部分钢球进行泻落运动产生摩擦力和物料混在一起随着筒体的转动不停的与物料进行碰撞和研磨,筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度教大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢段对物料进行研磨,磨细合格的物料从出料端空心轴排出。

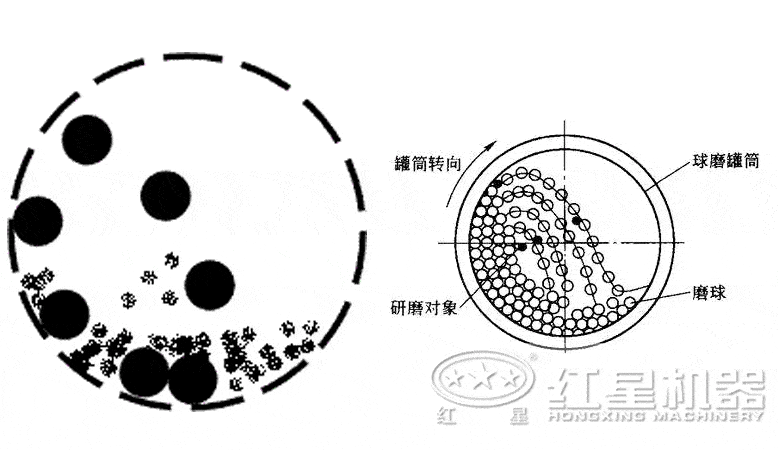

干式球磨机工作原理图
技术参数
规格型号 | 筒体转速 (r/min) |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量 (t/h) |
电机功率 (kw) |
总重量 (t) |
Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
