原料磨简介
我公司的原料磨机采用大盖，即端盖和中空轴为整体铸造件。在大端盖和出料系统采用了特别的流线型设计，降低了通风阻力，增大了有效容积，易于出料，提高了磨机产量。原料磨机为单仓结构，磨内衬板进行组合设计，针对原料磨内不同阶段采用不同的衬板结构，大大提高了粉磨效率。

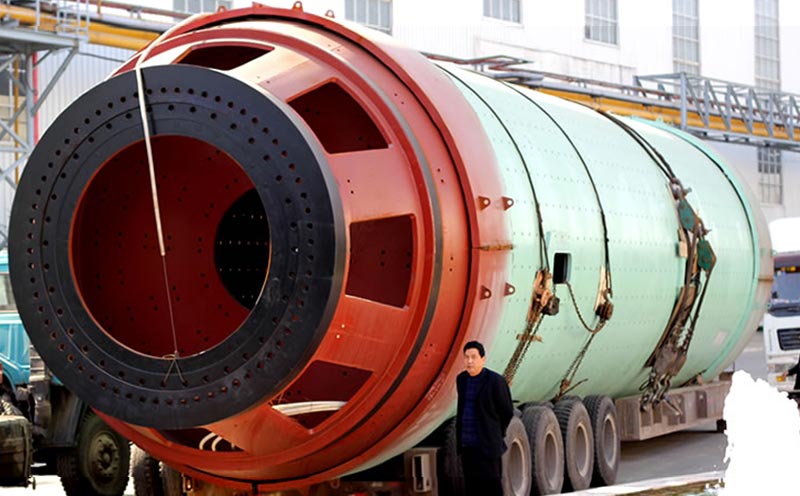

原料磨

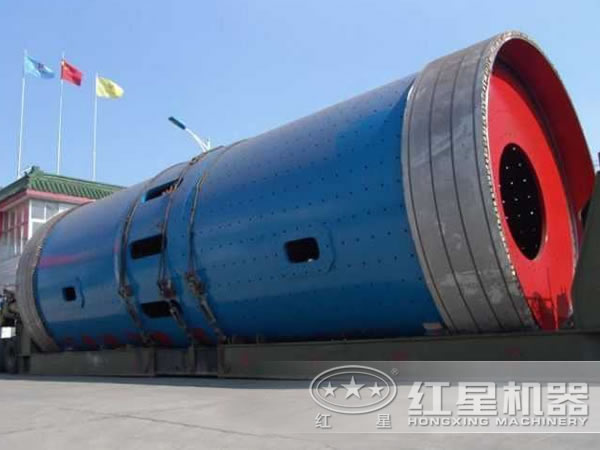

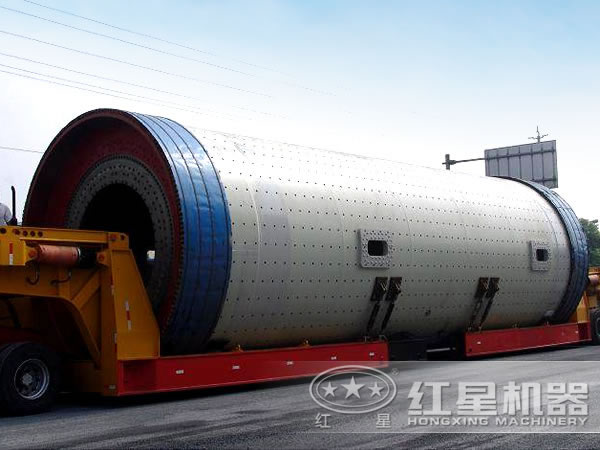

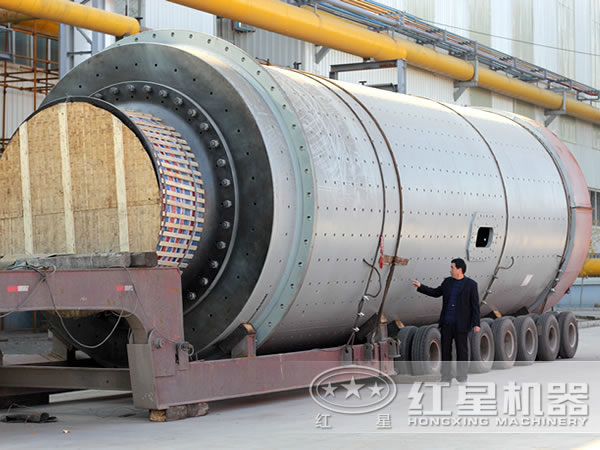

原料磨发货实拍
原料磨内工作压为负压，有效地防止了漏粉现象的发生。烘干热风为窑尾高温废气引入风，原料磨内采用了保温措施，对物料的烘干能力达到6%～8%。原料磨机电控预留DCS接口，满足用户集中控制的需要。
原料磨性能优势
1、用户投资小。
原料磨适用于中小型规模的原料粉磨系统，一般用于磨外选粉的圈流粉磨系统。也适用于与选粉机组成的循环圈流粉磨。该原料磨传动形式为边缘传动，结构紧凑，占地少，从而大大节省了用户投资。
2、粉磨成品细。
原料磨采用高细筛分磨粉技术，内置特殊结构的双层隔仓装置、活性衬板和磨尾出料装置，满足客户的对粉磨细度的需求。
原料磨 投资小、收益高
原料磨工作原理
原料磨在工作时，减速装置通过电机驱动仓体回转，物料均匀的由原料磨的进料装置经入料中空轴螺旋均匀地进入磨机第一仓，水泥磨仓内有阶梯衬板或波纹衬板等不同类型的衬板，安装不同规格钢球，仓体内的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后产生重力作用，使物料不断抛落和泻落，物料在冲击和研磨作用下渐渐被粉碎。
被粉碎的矿石经排料部排出筒外。排出的矿物在螺旋分级机中经分级出合格产品后，粗砂通过联合进料器再回到原料磨内继续粉磨。原料磨的大端盖和出料系统采用了特别的流线型设计，磨尾无出料篦板，通风量大，提高了磨机产量，由磨尾进入大量的热风，因而烘干能力强。
技术参数
| 规格型号 | 筒体转速 （r/min） |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量 (t/h) |
电机功率 (kw) |
总重量 (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
| Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
| Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
